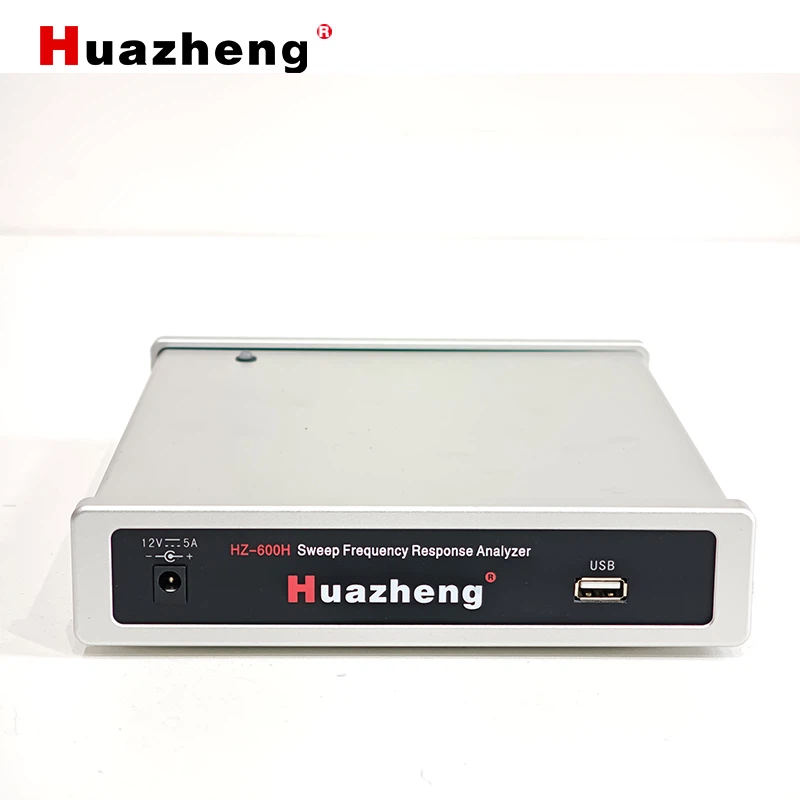

HZ-600H Sweep Frequency Response Analyzer SFRA Test Kit
Huazheng Electric Manufacturing (Baoding) Co., Ltd. är en av de ledande tillverkarna och leverantörerna av HZ-600H Sweep Frequency Response Analyzer SFRA Test Kit i Kina. Köp gärna utrustning av hög kvalitet till salu här från vår fabrik. Bra service och rimliga priser finns.
HZ-600H Sweep Frequency Response Analyzer SFRA Test Kit
Systemintroduktion
Sweep Frequency Response Analyzer är designad för krafttransformatorer märkta 66 kV och högre, såväl som andra transformatorer för speciella-ändamål. Under drift och transport är krafttransformatorer känsliga för kortslutningsströmmar- och fysiska stötar, som genererar kraftfulla elektrodynamiska krafter. Dessa krafter kan orsaka permanenta lindningsdeformationer (t.ex. distorsion, svällning eller dislokation), vilket äventyrar transformatorsäkerheten.
1. Huvudsakliga tekniska egenskaper
Frekvenssvepmetod: Mäter transformatorlindningsegenskaper utan att lyfta transformatorhöljet eller demontera. Detekterar deformationer som distorsion, svällning eller förskjutning i 66 kV och högre transformatorer genom att analysera amplitud-frekvensresponsegenskaper.
Snabbmätning: Enkellindningstest genomfört inom 2 minuter.
Högfrekvent noggrannhet: Bättre än 0,001 %.
Digital frekvenssyntes: Säkerställer överlägsen frekvensstabilitet.
5000 V spänningsisolering: Helt skyddar testdatorn och säkerställer förarens säkerhet.
Multi-kurvanalys: Ladda upp till 9 kurvor samtidigt; beräknar automatiskt parametrar för varje kurva och diagnostiserar lindningsdeformationer, vilket ger referensdiagnostiska slutsatser.
Överensstämmelse med standarder: Analysprogramvaran har kraftfulla funktioner; mjukvaru- och hårdvaruindikatorer överensstämmer med den nationella standarden DL/T 911-2016 / IEC 60076-18.
Intelligent Software Management: Humaniserad design med hög intelligens; ett-nyckelmått efter parameterinställningar.
Kortfattat gränssnitt: Mjukvarugränssnittet är kortfattat och levande, med tydliga menyer för analys, spara, rapportexport och utskrift.
2. Huvudsakliga tekniska indikatorer
| Mätning av hastighet | 1–2 minuter per enfaslindning- |
| Utspänning | Vpp–25 V (justeras automatiskt under testet) |
| Utgångsimpedans | 50 Ω |
| Ingångsimpedans | 1 MΩ (svarskanal byggd med 50 Ω matchande resistans) |
| Frekvenssvepområde | 10 Hz – 30 MHz |
| Frekvensnoggrannhet | 0.001% |
| Frekvenssvepläge | Linjär eller logaritmisk; svepintervall och antal poäng fritt inställbara |
| Kurvvisning | Amplitud-frekvenskurva |
| Dynamiskt mätområde | –100 dB till +20 dB |
| Matningsspänning | AC 100–240 V, 50/60 Hz (DC 12 V-adapter rekommenderas) |
| Mått | 238 mm × 184 mm × 40 mm |
| Nettovikt | 2,45 kg |
Testare underhåll
Det här avsnittet ger grundläggande underhållsinformation. Försök inte att demontera, modifiera eller reparera Sweep Frequency Response Analyzer.
Grundläggande underhåll
Torka regelbundet av ytorna på testaren och dess tillbehör med en ren trasa.
Förvara testaren i en ren miljö med-låg luftfuktighet, skyddad från smuts och damm.
När den inte används, placera testaren i dess förpackning och håll väskan i nivå.
Senior underhåll
Allt avancerat underhåll eller reparation måste utföras av kvalificerade tekniker från företaget.
Beställning och service
Om testaren är skadad på grund av produktkvalitetsproblem inom 18 månader från leveransdatum, kommer den att repareras utan kostnad. För skador orsakade av andra skäl kommer företaget endast att debitera reparationskostnaden.
Vi tillhandahåller livslångt underhåll och tekniska tjänster för våra produkter.
Vänligen kontakta oss omedelbart när du upptäcker någon avvikelse i testaren. Vi kommer att tillhandahålla den mest bekväma lösningen för dig. Ta inte isär testaren!
