1. Vad är jordresistivitet?
Jordresistivitet är produkten av medelvärdet av markresistivitet per längdenhet och tvärsnittsarea, uttryckt i Ω · m. Jordresistivitet är en grundläggande parameter som ofta används vid konstruktion av elkraftsystem, som i allmänhet måste erhållas genom testning på plats.
Jordresistivitet är en vanlig parameter i jordningstekniska beräkningar, som direkt påverkar jordningsresistansen hos jordningsanordningar, jordpotentialfördelning av jordningsnät, kontaktspänning och stegspänning. Jordresistivitet är en viktig faktor för att bestämma motståndet hos en jordad kropp. För att rimligen kunna utforma en jordningsanordning är det nödvändigt att mäta jordresistiviteten så att den uppmätta resistiviteten kan användas som en beräkningsparameter för jordresistans.
2. Testmetod för jordresistivitet:
Detta test kräver att användaren placerar fyra jämnt fördelade hjälpsonder under jord för att bestämma det faktiska jordmotståndet, traditionellt mätt i ohmcentimeter eller ohmmeter. Detta test måste utföras i hela området för att fastställa jordvärdet på alla platser. Detta test utfördes med olika intervall på 5 till 40 fot för att bestämma resistansvärden på olika djup. Denna kunskap kommer att hjälpa till att designa och implementera rätt marksystem för att möta specifika platskrav. Följande är stegen för att mäta jordens resistivitet:
1. Placera fyra provstavar jämnt isär på en rak linje och hamra dem i marken för inspektion, med ett djup som inte är större än en tjugondel av avståndet mellan intilliggande stavar.

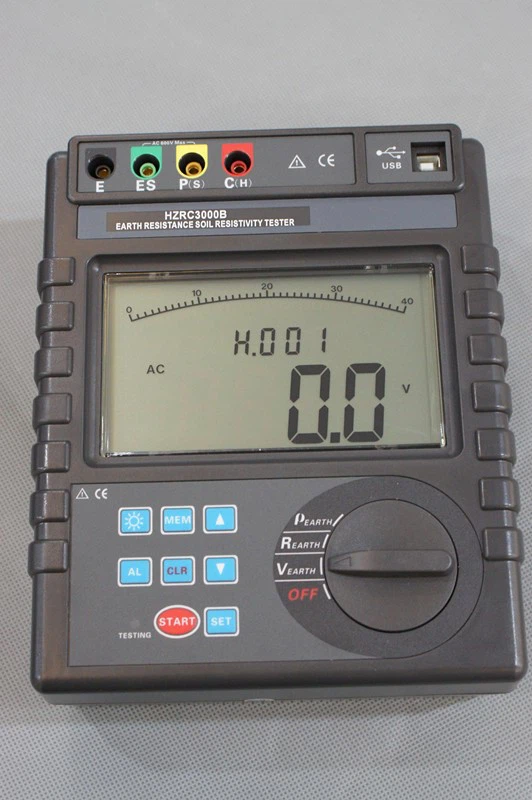

2. Anslut jordmotståndstestaren till dessa fyra pålar.
3 • Välj och utför sedan DC-testalternativet på testaren och registrera motståndsnumret R
4 • Använd sedan följande formel för att hitta jordens resistivitet r i ohm per centimeter:
r =2 ρ aR
Var: R=resistansvärde (ohm), ett=avstånd mellan testpålar, i meter.
